Мануал по разборке Nokia N8

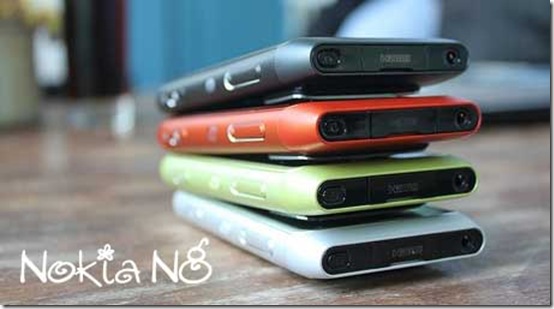

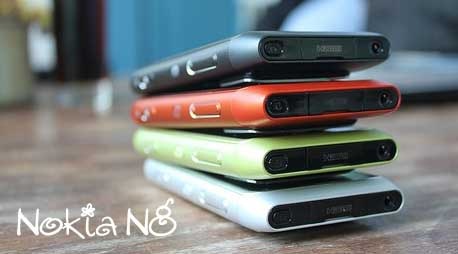

Мануал по разборке - Nokia N8 Отличная фото инструкция сделанная компанией iFixit по разборке нового флагмана Nokia N8. Смартфон который намерен конкурировать с такими моделями как Apple, Sony Ericsson и Samsung. Nokia N8 представляет собой карманный компьютер с 680MHz ARM11 процессором, 3,5-дюймовый AMOLED дисплеем, емкостным мультитачем, 256 MD SDRAM, 512 Мб встроенной памяти и 16 Гб внешней памяти. Оснащенный 12Mpx камерой с оптикой Carl Zeiss и ксеноновой вспышкой и записью видео с разрешении 16:9 и 25fps.

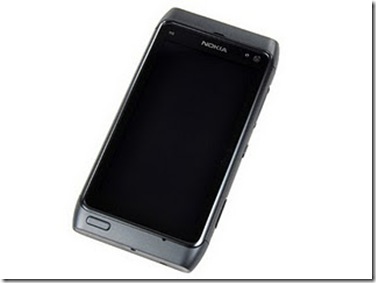

  n8-01 Как вы видите камеры чуть выступает из корпус. В камере установлено 5 оптических элементов, которые позволяют делать снимки с высоким качеством. Стоит заметить что камера торчащая из корпуса может составить не удобство для владельцев этого телефона, разработчика по всей видимости не смутило.

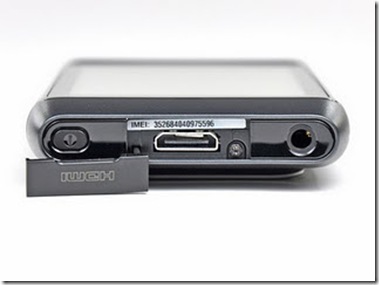

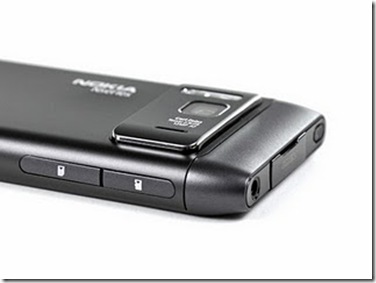

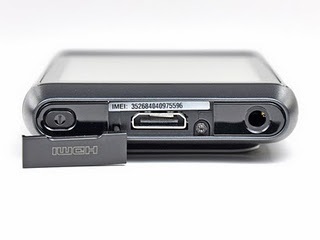

n8-02 Как видно на картинках телефон Nokia N8 имеет разъемом для наушников, микро-USB разъем и вход HDMI,который стало модно ставить на последние новые телефоны.

n8-03cn8-03n8-03b

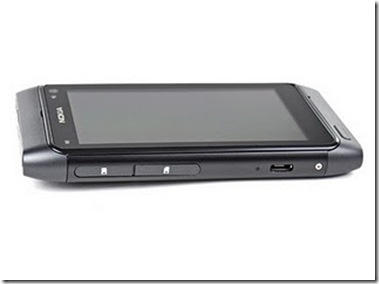

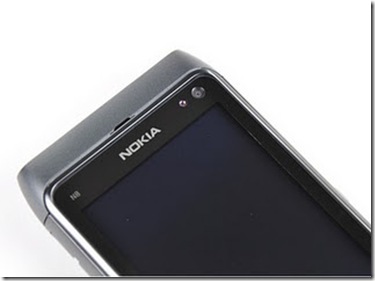

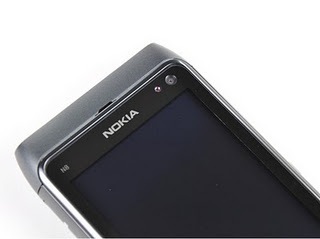

Телефон оснащен фронтальной камерой, что дает возможность пользоваться такими программами как Skype и.д. использовать функцию видеовызова.

n8-04

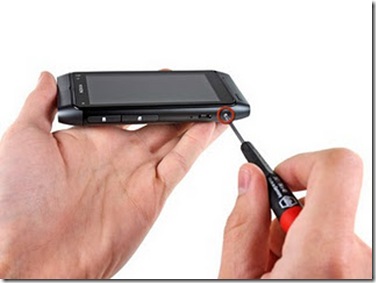

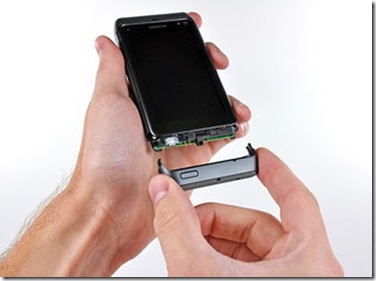

 Начинаем разборку Nokia N8 вот с этих винтов. После того как выкрутить все винты, нижнюю панель можно будет снять.

n8-05n8-05b

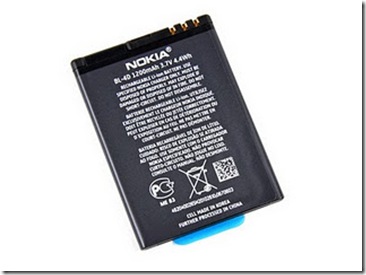

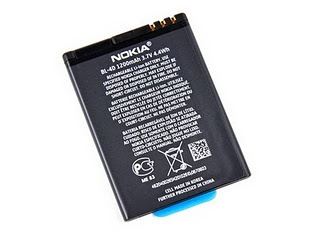

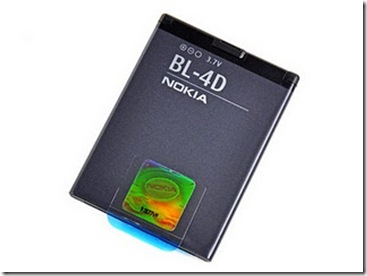

 Выкрутив винты и отодвинув не большой фиксатор, вы получите доступ к аккумуляторной батареи Nokia N8. Батарея у Nokia N8 BL-4D емкостью 1200 mAh.

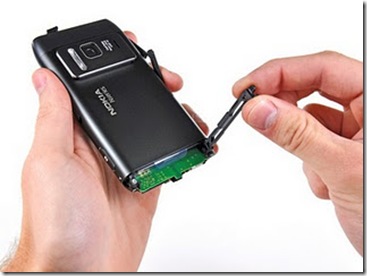

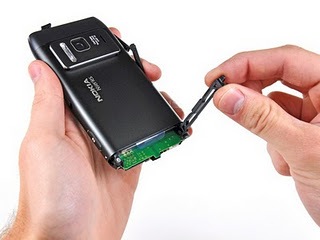

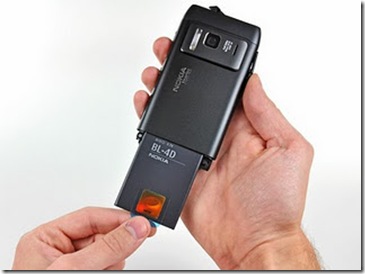

n8-06n8-06b  Компания Nokia говорит, что аккумуляторная батарея у этой модели не съемная. На сколько она не съемная можно увидеть на фотографии :)

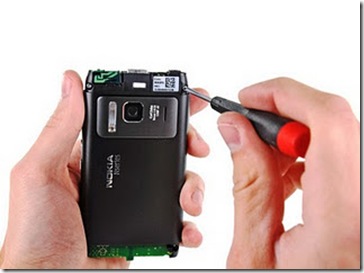

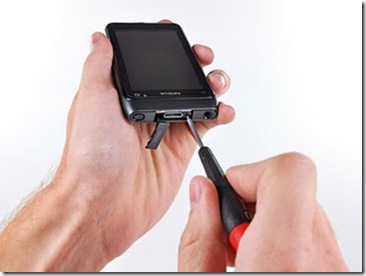

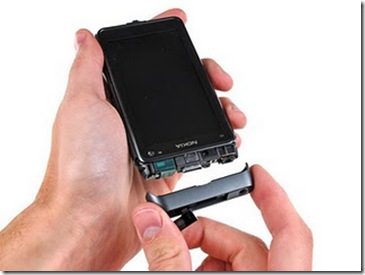

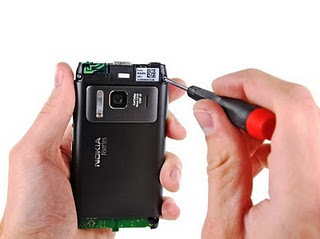

n8-07n8-07b  Выкручиваем возле мини-HDMI винт и снимаем верхнюю крышку. После того как снимете крышку, получите доступ к винтам на задней части телефона как показано на рисунке.

n8-08n8-08bn8-08c

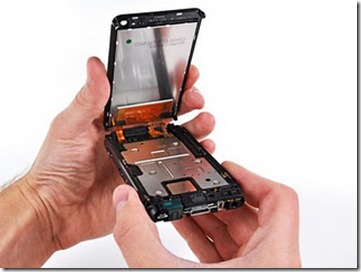

Теперь мы можем разделить телефон на две части: верхнюю( дисплей, тач) и нижнюю (плата). Разделяем аккуратно, чтобы не надорвать шлейфики соеденяющие дисплей и тачскрин с платой.

n8-09

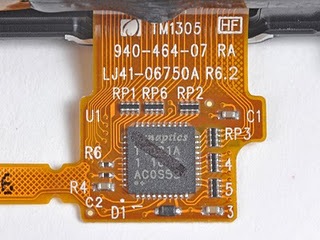

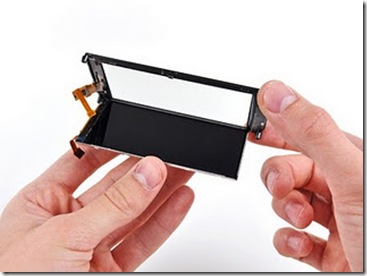

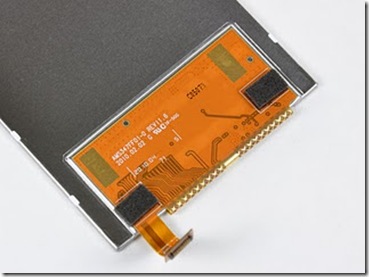

 Благо дисплей и тачскрин у этого телефона не склеены между собой как в iPhone 2G к примеру. Поэтому если разобьется дисплей или тачскрин, то поменять сломанную деталь можно будет отдельно, а не в сборе как в некоторых телефонах.

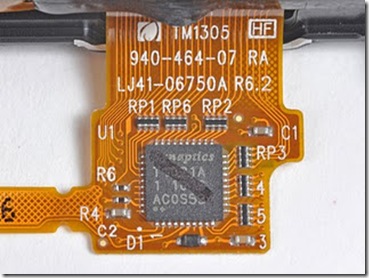

n8-10n8-10cn8-10b

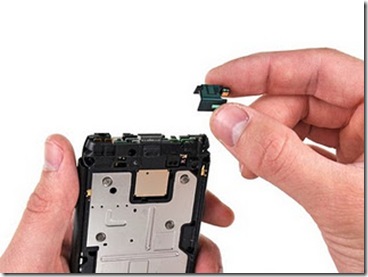

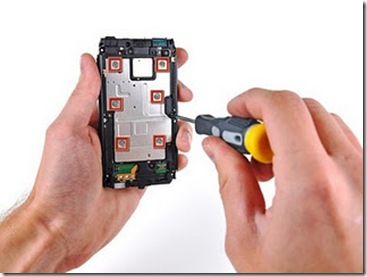

 Что бы добраться до платы выкручиваем винты в местах отмеченных на фотографии, снимаем антенку и крышку.

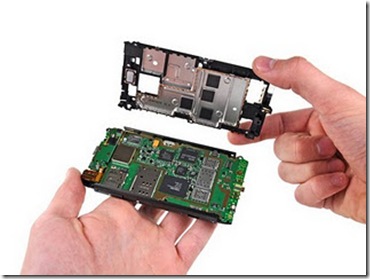

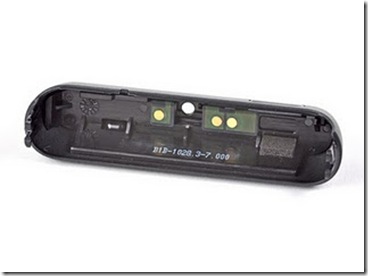

n8-12n8-12bn8-12c Выкрутив болты убираем среднюю часть которая отделяла нас от платы.

n8-13

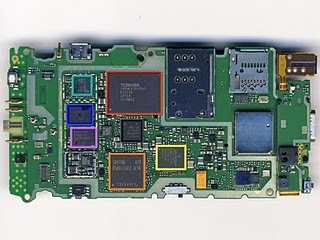

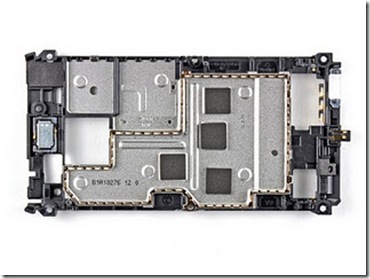

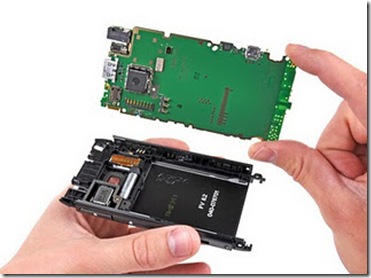

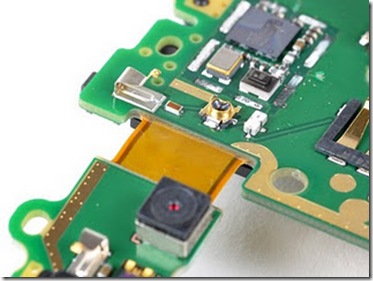

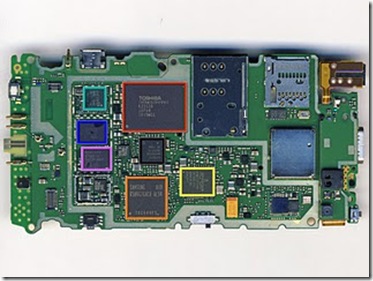

 Обратите внимание на среднюю часть телефона. Во первых это специальный экран защищающий плату, а во вторых это теплоотвод который защищает микросхемы телефона от перегрева. Что очень важно , так как телефон с таким процессором имеет большую теплоотдачу.n8-13b После проделанных манипуляций с нашим Nokia N8 мы можем теперь снимать плату, делаем это опять же аккуратно потому что у основной платы есть дочерняя. Соединены они между собой шлейфиком, так что при разборке крайне аккуратно извлекаем плату , чтобы не повредить этот шлейф.n8-14n8-14b На борту Nokia N8 мы можем увидеть чипы таких известных производителей:

  • 4376057 GAZ0035G (Baseband) from Texas Instruments
  • RENESAS 09801A (RF Power amplifier)
  • Broadcom BCM2727 GPU with dedicated 3D Graphics
  • Samsung K5W4G2GACA – AL54 (CPU + DDR RAM + NAND ROM)
  • 4380044 9920Q VJ (RF Transceiver) from STMicroelectronics
  • EPCOS D1053 (RF Front end module)
  • Toshiba THGBM1G7D4FBA13 K23538 (16 GB Internal Memory)

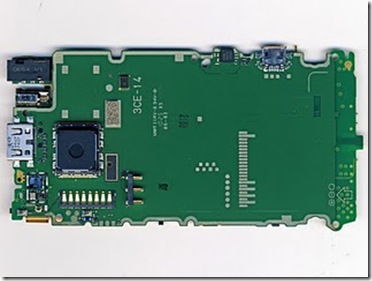

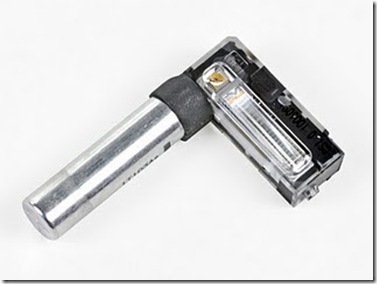

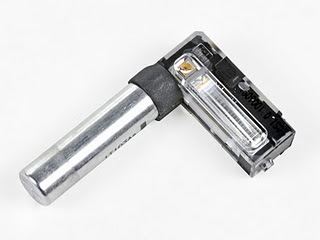

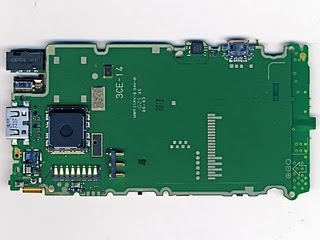

n8-15n8-15b С задней части корпуса теперь можем вынуть ксеноновую вспышку. Кстати вспышка в этом телефоне тоже не обычная как и сам телефон. В этом телефоне используется полноценная ксеноновая вспышка, точно такая же вспышка используется в цифровых фотоаппаратах.

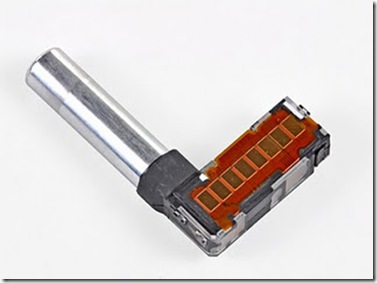

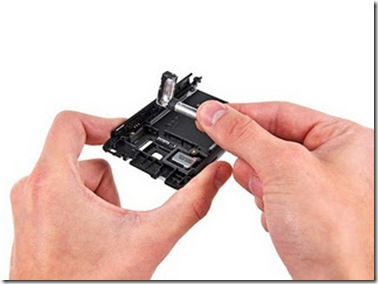

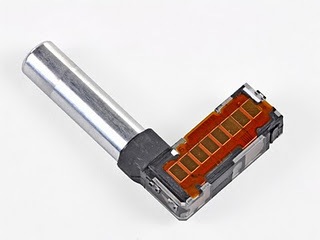

n8-16n8-16bn8-16c  По надобности снимаем динамик, но только в том случае если на вашем Nokia N8 нет звука .Вышел динамик из строя и требует замены. В противном случае его лучше не трогать чтобы не нарушать герметичность.

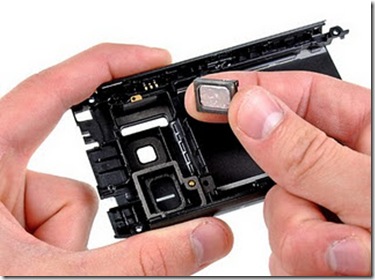

n8-17Собственно и все. Теперь вы знаете как разобрать Nokia N8.
